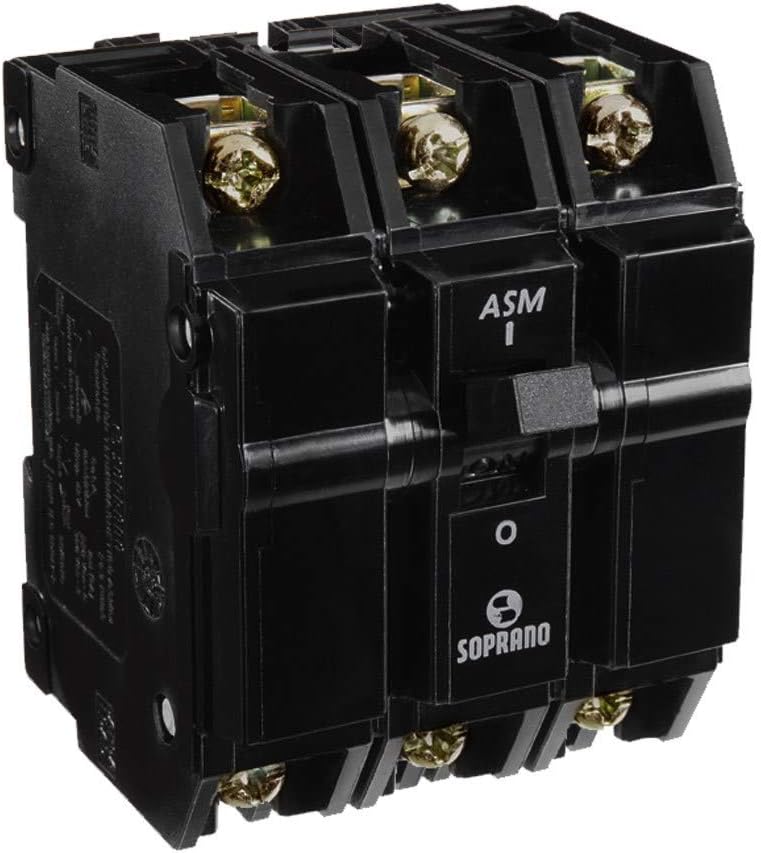

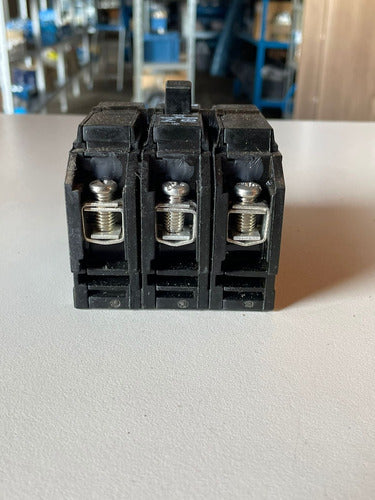

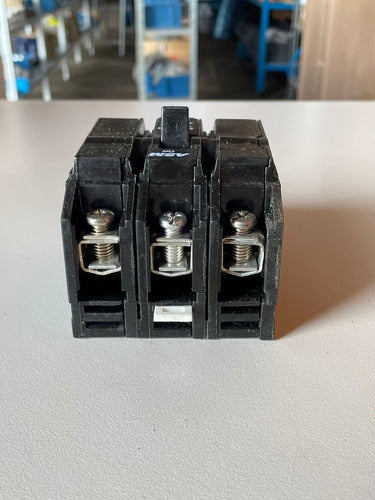

Disjuntor Nema Tripolar ASM3-B 30A Soprano – Proteção Eficiente para Circuitos Trifásicos

Descrição Completa

O Disjuntor Nema Tripolar ASM3-B 30A Soprano é um dispositivo essencial para proteger instalações elétricas trifásicas contra sobrecargas e curtos-circuitos, garantindo o funcionamento seguro de equipamentos e circuitos. Equipado com tecnologia termomagnética, ele combina proteção térmica (contra sobrecargas) e magnética (contra curtos-circuitos), oferecendo uma resposta rápida e precisa em caso de anomalias.

Ideal para sistemas industriais, comerciais e residenciais, o modelo ASM3-B é fabricado com materiais de alta durabilidade e apresenta design compatível com padrões NEMA e trilhos DIN, facilitando a instalação. Além disso, possui comando rotativo que permite maior praticidade no uso, garantindo uma solução completa de segurança elétrica.

Principais Características e Benefícios

• Número de Pólos: 3 (Tripolar) – Proteção eficiente para sistemas trifásicos.
• Corrente Nominal (In): 30A – Ideal para proteger circuitos de porte médio.
• Curva de Disparo C: Projetado para suportar cargas indutivas, como motores, bombas e compressores.
• Tecnologia Termomagnética: Disparo térmico (sobrecarga) e magnético (curto-circuito).
• Comando Rotativo: Facilita a operação e permite manuseio rápido.
• Material Termofixo Resistente: Suporta altas temperaturas e ambientes exigentes.
• Certificação INMETRO: Garante segurança e conformidade com normas brasileiras.
• Compatível com Trilhos DIN e Padrão NEMA: Instalação fácil e flexível.
• Proteção Confiável: Perfeito para sistemas elétricos críticos em indústrias, comércios e residências.

Especificações Técnicas

• Marca: Soprano
• Modelo: ASM3-B030A
• Amperagem Máxima (In): 30A
• Número de Pólos: 3 (Tripolar)
• Tensão Máxima de Isolamento (Ue): 380V
• Curva de Disparo: C (ideal para cargas indutivas)
• Frequência Nominal: 60Hz
• Tecnologia de Disparo: Termomagnético
• Capacidade de Interrupção Simétrica (kA):
  • 220V: 5kA (tripolar)
  • 380V: 3kA (tripolar)
• Material: Termofixo de alta resistência
• Comando: Rotativo
• Compatibilidade: Trilhos DIN e padrão NEMA
• Certificação: INMETRO (até 60A)

Aplicações Recomendadas

• Indústrias: Proteção de motores e equipamentos trifásicos.
• Comércios: Utilização em sistemas elétricos de lojas e armazéns.
• Residências: Aplicação em sistemas de climatização e bombas d'água.
• Painéis Elétricos: Montagem rápida e segura com trilhos DIN.
• Sistemas HVAC: Segurança para sistemas de aquecimento, ventilação e ar-condicionado.

Perguntas Frequentes (FAQ)

1. Qual a função do disjuntor tripolar?
O disjuntor tripolar é utilizado para proteger circuitos trifásicos de sobrecargas e curtos-circuitos, desligando automaticamente o circuito em caso de falhas, evitando acidentes e danos aos equipamentos.

2. O que significa a curva de disparo C?
A curva C é indicada para circuitos com cargas indutivas, como motores e transformadores. Esse tipo de curva permite o funcionamento normal mesmo com picos de corrente temporários, evitando desarmes desnecessários.

3. Como funciona o disparo termomagnético?
O sistema termomagnético oferece duas formas de proteção:

• Proteção Térmica: Interrompe a corrente em caso de sobrecarga prolongada.
• Proteção Magnética: Desarma instantaneamente em caso de curto-circuito.

4. Qual é a capacidade de interrupção deste modelo?

• 220V: 5kA
• 380V: 3kA
  Essa capacidade indica a intensidade máxima de corrente que o disjuntor pode interromper de forma segura em caso de falha.

5. Este disjuntor é certificado pelo INMETRO?
Sim, o disjuntor ASM3-B 30A possui certificação INMETRO, garantindo que está em conformidade com as normas brasileiras de segurança.

6. Pode ser utilizado em sistemas monofásicos?
Não. Este modelo é projetado para sistemas trifásicos. Para sistemas monofásicos, recomenda-se o uso de disjuntores unipolares ou bipolares, conforme a necessidade.

7. Como saber se este disjuntor é compatível com meu painel?
Verifique se o painel elétrico utiliza trilhos DIN ou padrão NEMA. Além disso, confirme se a instalação exige proteção tripolar para um circuito trifásico.

8. Qual é a diferença entre disjuntor tripolar e bipolar?
O disjuntor tripolar é utilizado em circuitos trifásicos e protege três fases simultaneamente. Já o disjuntor bipolar é usado em circuitos monofásicos ou bifásicos, protegendo duas fases.
